化工罐區氮封系統的壓力調控方案 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

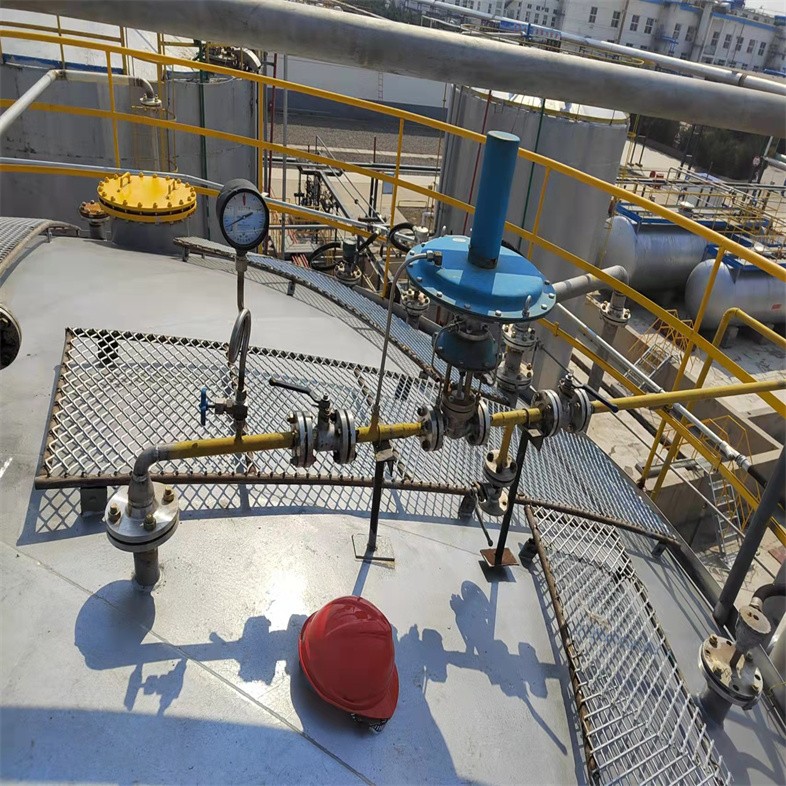

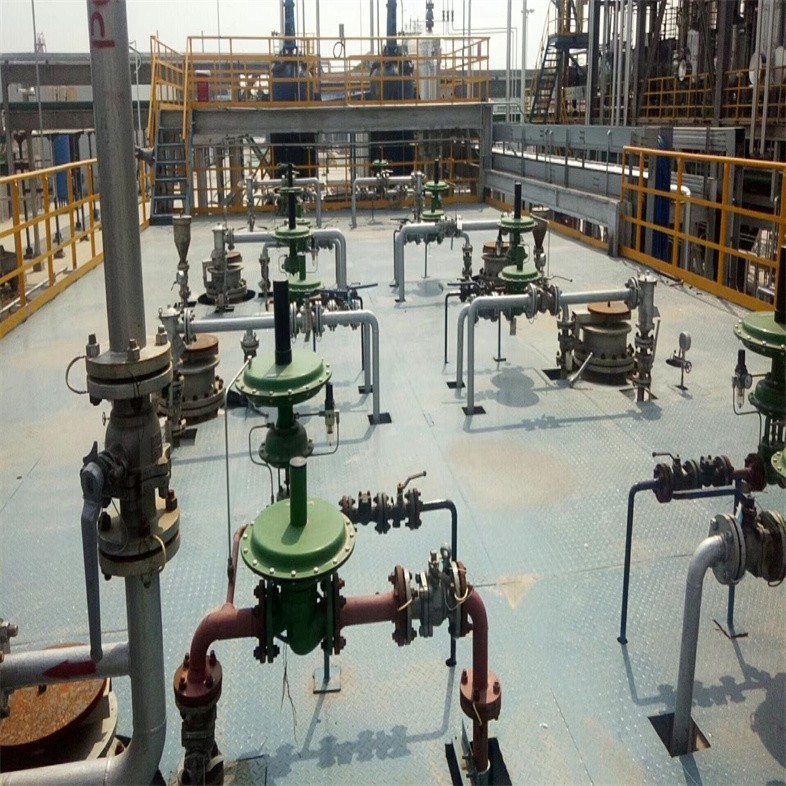

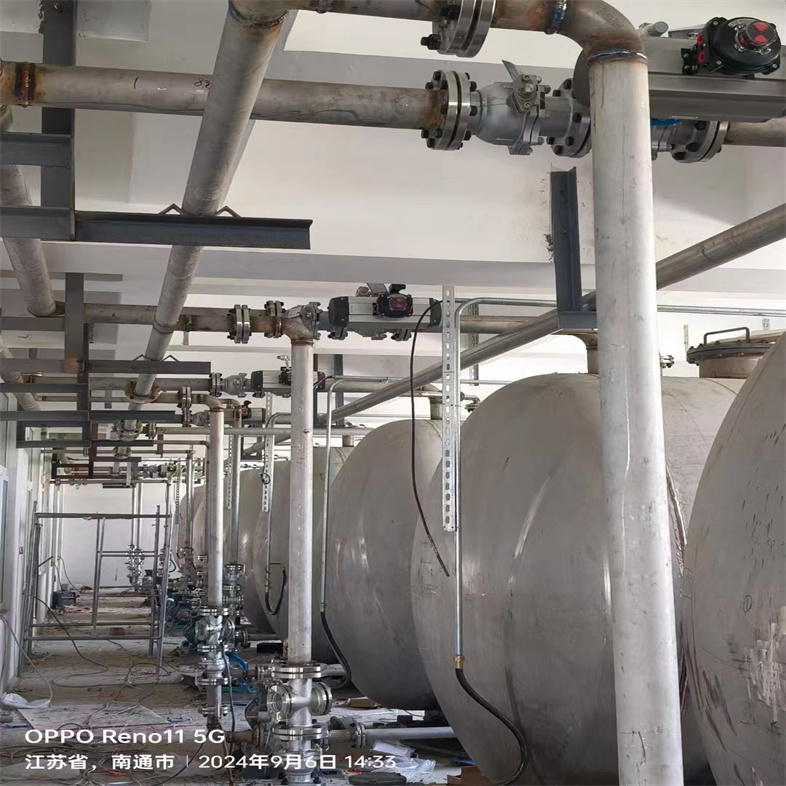

化工罐區氮封系統的壓力調控方案 氮封系統的壓力設定值與儲罐類型緊密相連。由于不同儲罐在結構、密封性能、設計壓力以及儲存介質特性上各有差異，因此其氮封壓力的設定邏輯和適宜范圍亦會有所不同。為了更清晰地理解這一設定過程，我們需要根據常見的儲罐類型進行分類闡述，同時結合各儲罐的結構特點、相關規范及實際使用情境，來深入剖析壓力設定的關鍵依據和具體操作方法。氮封系統在罐區中扮演著至關重要的角色， 主要由氮封閥、呼吸閥（含阻火器）、泄氮閥以及緊急泄放裝置（如泄壓閥、泄壓人孔）等部分組成。 氮封系統，這一關鍵設備，由多個重要組件構成，包括 氮封閥、呼吸閥、泄氮閥、緊急泄放裝置等。這些組件的協同工作，共同構成了氮封系統在罐區中的安全保障體系。 在儲罐出液過程中，隨著出液閥的開啟，罐內液面逐漸下降。這一變化導致氣相部分容積增大，使得罐內壓力降低。此時， 氮封閥會自感應開啟，向儲罐內注入氮?dú)?，以維持罐內氮?dú)鈮毫Φ姆€(wěn)定。當罐內壓力回升至氮封閥的預設壓力時，氮封閥便會自動關閉，形成一個完整的循環。 當儲罐進液時，進液閥的開啟會使液面上升。隨著液面上升，氣相部分容積相應減小，這導致罐內壓力升高。 一旦壓力超過泄氮閥的設定值，泄氮閥便會啟動，開始向外界釋放氮?dú)?，以降低罐?nèi)壓力。當壓力降至泄氮閥的預設值時，泄氮閥即自動關閉，確保系統平衡。 此外，呼吸閥在氮封閥和泄氮閥失靈時，會發揮其保護作用。而 緊急泄放裝置，如卸壓閥和泄放人孔，則是在發生火災等緊急情況時啟動，通過向罐外呼出氣體，來避免儲罐因超壓而受損。這些組件的工作機制在氮封系統中發揮著不同的協同保護作用。
022.化工罐區氮封系統的壓力調控方案氮封系統的壓力調控 氮封系統的一個重要特征是其能夠通過自動調節氮?dú)獾淖⑷牒歪尫艁韺?shí)現壓力的穩定化，從而確保儲罐的安全運行。 在儲罐出液或進液的過程中，氮封系統會通過自動調節氮?dú)獾淖⑷牒歪尫艁砭S持罐內的壓力穩定。這種精確的壓力調控機制能夠有效防止因壓力波動而可能引發的風險。 根據相關規范和標準，氮封閥的壓力設定點應當設定為儲罐的正常操作壓力。所選擇的壓力設定值可調范圍應確保設定點位于該范圍的中間位置，以保證系統的 壓力穩定和安全運行。按照行業規范《石油化工罐區自動化系統設計規范》(SH/T3184-2017)，氮封閥的壓力設定值可調范圍的選擇尤為重要。此外，根據《石油化工儲運系統罐區設計規范》(SH/T3007-2014)，可燃液體儲罐采用氮?dú)饷芊獗Ｗo(hù)時，其操作壓力應控制在0.2kPa至0.5kPa的范圍內。同時，呼吸閥的排氣壓力需小于儲罐的設計正壓力，而進氣壓力則應高于設計負壓力。事故泄壓設備的開啟壓力應高于呼吸閥的排氣壓力，并且不超過儲罐的設計正壓力。
【 化工罐區氮封系統的壓力調控方案氫系統和氮封系統在儲罐中的作用 】 在涉及氫系統的儲罐中，氮封系統扮演著重要角色。它不僅需要隔絕空氣，防止氫氣的揮發和氧化，還必須確保在操作過程中系統的安全與穩定。通過適當?shù)牡獨鈮毫?，可以最大限度地減少儲罐內介質與氧氣的接觸，這對儲存易氧化介質的儲罐尤為重要。此外，氮封系統配合呼吸閥的設定，能夠有效控制氮?dú)獾南暮徒橘|(zhì)的泄漏，從而提高儲罐的運行效率。 氮封裝置主要用于儲罐頂部氮?dú)鈮毫愣刂疲员Ｗo(hù)罐內物料不被氮化及儲罐安全。
氮封裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行； 化工罐區氮封系統的壓力調控方案

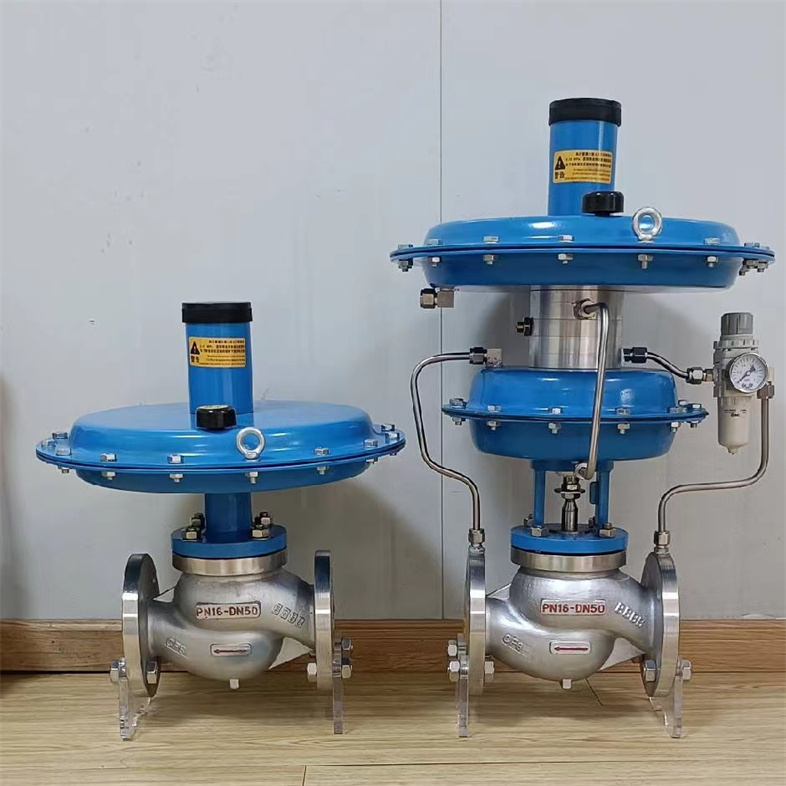

自力式氮封閥零件材料：
自力式氮封閥技術參數：
自力式氮封閥規格重量、外形尺寸：
自力式氮封閥法蘭規格 單位：mm
022. 化工罐區氮封系統的壓力調控方案常見儲罐類型及設定原則
2.1 【 常壓固定頂儲罐 】 常壓固定頂儲罐是最為普遍的儲罐類型之一。這類儲罐擁有固定的拱頂或平頂設計，其罐內氣體空間與外界大氣通過呼吸閥相連通。它們不配備浮盤，而是依賴罐頂與罐壁之間的焊接或法蘭連接來進行密封（密封性能屬中等水平）。常壓固定頂儲罐憑借其結構特點，氮封壓力設定需防止空氣滲入、控制介質揮發，并與呼吸閥匹配，通常在高于介質蒸氣壓至少50Pa至100Pa，并低于呼吸閥的正壓設定值。具體設定范圍示例： 2.2 【 內浮頂儲罐 】 內浮頂儲罐的頂部設計為固定頂，罐內配備了一個隨液位升降的浮盤，通常由鋁或鋼制成。內浮頂儲罐中氮封壓力需要較低，以避免對浮盤密封過度壓縮，壓力通常低于固定頂罐設值，主要防止浮盤上方的泄漏。浮盤與罐壁之間裝有密封裝置，如舌形密封或彈性填料密封，這種設計相較于固定頂罐，其密封性更為出色，特別適用于儲存易揮發和易氧化的介質。 2.3 【 外浮頂儲罐 】 外浮頂儲罐的頂部沒有固定頂蓋，其浮盤直接暴露在空氣中。外浮頂儲罐在特定條件下才設氮封，通常壓力極低，以薄氮?dú)鈱臃乐箍諝鉂B入；需配合“氮封與呼吸閥聯動"技術。隨著液位的升降，浮盤也會相應地浮動，其邊緣與罐壁通過密封裝置相連結，特別適用于存儲大容量的低揮發性介質。 2.4 【 低壓儲罐 】 低壓儲罐通常為立式圓筒形或球形，其頂部被封閉，設計壓力高于常壓，適用于儲存液化石油氣（LPG）、丙烯、丁烷等中低壓介質。低壓儲罐氮封需與操作壓力協調，防止空氣滲入及維持罐內惰性環境，壓力一般設定在設計壓力的80%以下。在設定氮封壓力時，必須確保該壓力值既能有效防止空氣滲入，又不會過高導致浮盤密封件外翻。 2.5 【 低溫儲罐 】 低溫儲罐通常采用雙層壁設計，內罐用于儲存低溫介質，而外罐則負責保溫。其設計壓力范圍一般在0.2至0.8MPa之間。低溫儲罐中氮封壓力略高于大氣壓，防止?jié)駳馇秩氡＠鋵?，必須與蒸發氣系統協調，確保不干擾系統穩定。這類儲罐主要用于儲存LNG、液氧等低溫介質。 儲罐的類型對其“密封能力、設計壓力上限以及與大氣的連通方式"有著決定性影響，這些因素又會進一步作用于氮封壓力的“下限（防空氣侵入）"和“上限（防超壓/設備損傷）"。在設定氮封壓力時，必須首先明確儲罐的設計壓力、密封結構特性，并綜合考慮介質的特性以及操作工況。最終，氮封壓力應被設定在“微正壓且不會觸發安全泄放裝置"的合理范圍內，并通過現場的實際調試來進一步優化。
一、化工罐區氮封系統的壓力調控方案設備選擇 在選擇儲罐氮封裝置時，應根據儲罐容量、儲存物性質和使用要求等因素綜合考慮，選擇符合要求的封裝設備。常用的氮封裝置有外置式、內置式和混合式等多種類型，可根據實際情況選擇。 二、化工罐區氮封系統的壓力調控方案施工前準備 在施工前，必須進行充分的準備工作，以確保安裝質量和施工進度。具體的準備工作包括：確定安裝位置、進行施工方案設計、編制施工計劃和工序表等。
三、化工罐區氮封系統的壓力調控方案安裝流程 1. 制作基礎：根據設計要求，制作氮封裝置的基礎，保證設備的穩固安裝； 2. 安裝氧化鋁膜：按照要求，在儲罐內表面涂覆一層氧化鋁膜，以保護儲罐內壁并提高氮?dú)獾拿芊庑裕?/p> 3. 安裝氣體輸送管：在儲罐頂部安裝氣體輸送管，并連接氮?dú)赓A存容器和氮封裝置； 4. 安裝壓縮機和管路：在儲罐附近安裝氮?dú)鈮嚎s機和管路，并連接氮封裝置； 5. 連接電氣系統：連接氮封裝置的電氣控制系統和壓縮機等設備； 6. 進行調試：進行設備調試和試運行，確保設備正常運行。 四、化工罐區氮封系統的壓力調控方案注意事項
1. 施工前必須進行詳細的安全檢查和風險評估，排除安全隱患； 2. 施工過程中，必須嚴格按照方案和規范要求進行施工和驗收； 3. 安裝完成后，必須進行全面的試運行和檢查，確保設備安全穩定運行。 總之，儲罐氮封裝置是一項重要的設備安裝工程，施工過程中必須嚴格按照規范要求進行操作，并采取必要的安全措施。希望本文能夠?qū)Υ蠹以趦薜庋b置安裝方面提供一些幫助和指導。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
