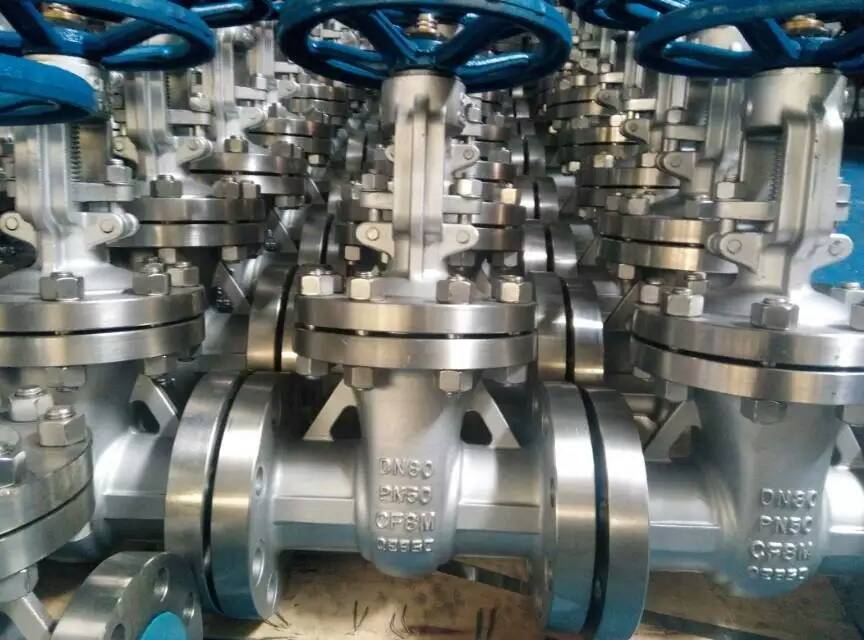

Z41H化工部法蘭明桿楔式閘閥應用案例

Z41H法蘭閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

明桿閘閥，一種重要的流體控制設備，其工作原理、安裝注意事項以及應用領域都備受關注。接下來，我們將深入探討這些內容，以幫助您更好地了解明桿閘閥。
明桿閘閥，其閥桿螺母設計在閥蓋或支架上，使得閥桿的升降可以通過旋轉閥桿螺母來實現，這種結構不僅有利于閥桿的潤滑，還能清晰地顯示出開閉程度，因此被廣泛采用。在升降桿上，通常會有梯形螺紋，它通過閥門頂端的螺母與閥體上的導槽相互作用，將旋轉運動轉化為直線運動，即操作轉矩變?yōu)椴僮魍屏Α?/p>

明桿閘閥的啟閉件是閘板，其運動方向與流體方向垂直。這種閥門只能進行全開或全關的操作，不適合用于調節和節流。當轉動手輪時，手輪與閥桿的螺紋會進行進退運動，從而提升或下降與閥桿連接的閥板，實現開啟和關閉的目的。

在關閉明桿閘閥時，密封面可以依靠介質壓力進行自密封，即介質壓力將閘板的密封面壓向另一側的閥座以保證密封性。然而，大多數閘閥還是采用強制密封方式，需要外力將閘板壓向閥座以確保密封性。

開啟閥門時，需要注意到當閘板提升高度等于閥門通徑的1：1倍時，流體的通道才暢通。但這個位置在實際運行時是無法直接觀察到的，因此通常以閥桿的頂點作為標志，即開不動的位置作為全開位置。所以，閥門的全開位置是根據閘板的位置（即行程）來確定的。

明桿閘閥具有流體阻力小、開閉省力、介質流向不受限制等優點，同時其形體簡單、結構長度短、制造工藝性好以及適用范圍廣。然而，它也存在一些缺點，如密封面之間容易沖蝕和擦傷、外形尺寸較大、開啟需要較大空間以及結構較復雜等。

在安裝與維護明桿閘閥時，需要注意以下幾點：手輪、手柄及傳動機構不得用于起吊，并應避免碰撞；雙閘板閘閥應垂直安裝；帶有旁通閥的閘閥在開啟前應先打開旁通閥以平衡進出口壓差和減小開啟力；帶傳動機構的閘閥應按產品使用說明書的規定進行安裝。
·若明桿閘閥需頻繁啟閉，則建議每月至少進行一次潤滑保養。

Z41H化工部法蘭明桿楔式閘閥應用案例特點：

1. 潤滑需求：由于明桿閘閥的閥桿螺母設計在閥蓋或支架上，這種結構使得閥桿的升降可以通過旋轉閥桿螺母來實現。為了確保閥桿的順暢升降和延長使用壽命，需要定期對其進行潤滑。特別是在閥門經常開關使用的場合，每月至少潤滑一次是必要的。

2. 結構特點：明桿閘閥的啟閉件是閘板，其運動方向與流體方向垂直，只能進行全開或全關的操作。這種設計雖然簡單，但非常適合用于需要快速切斷流體的情況。同時，其閥桿螺母設計在閥蓋或支架上，使得開閉操作更加省力。

3. 密封性能：明桿閘閥的密封面可以依靠介質壓力進行自密封，或者采用強制密封方式。無論哪種方式，都需要定期檢查和維護，以確保密封性能的持久性。

4. 適用范圍：明桿閘閥具有流體阻力小、開閉省力、介質流向不受限制等優點，適用于多種流體控制場合。同時，其簡單的形體結構和適中的制造工藝也使得它在市場上具有廣泛的適用范圍。

綜上所述，明桿閘閥在頻繁啟閉的場合下需要定期潤滑保養，以確保其順暢運行和延長使用壽命。同時，其獨特的結構特點和廣泛的適用范圍也使得它在流體控制領域中占據一席之地。

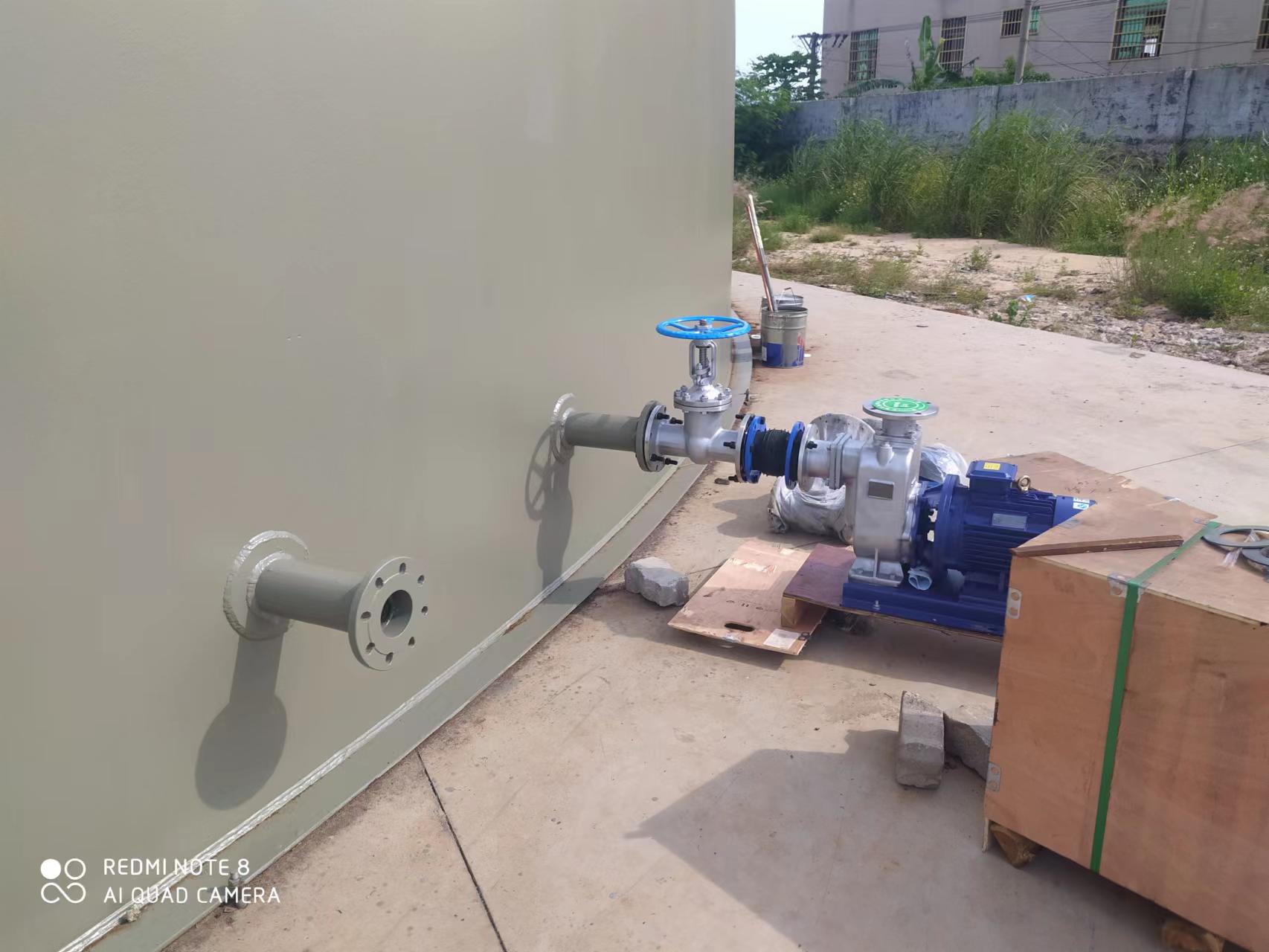

Z41H化工部法蘭明桿楔式閘閥應用案例

1. 輕質材料：明桿閘閥的本體采用高級球墨鑄鐵精制而成，相較于傳統閘閥，其重量減輕了約20%~30%，從而簡化了安裝和維修過程。

2. 防堵塞設計：傳統的閘閥在通水洗管后，常因石頭、木塊、水泥、鐵屑等雜物淤積在閥底凹槽內，導致無法緊密關閉而漏水。然而，明桿閘閥的底部采用了與水管相同的平底設計，有效減少了雜物淤積的可能性，確保流體暢通無阻。

3. 全面包膠技術：其閘板經過高品質橡膠的全面內、外包膠處理，結合歐洲頂尖的橡膠硫化工藝，使得硫化后的閘板保持精確的幾何尺寸。同時，橡膠與球墨鑄閘板的結合牢固，不易脫落，且彈性記憶優異。

4. 密封性：閥體通過精密鑄造，確保精確的幾何尺寸，從而無需任何精加工即可實現閥門的優異密封性。




5.

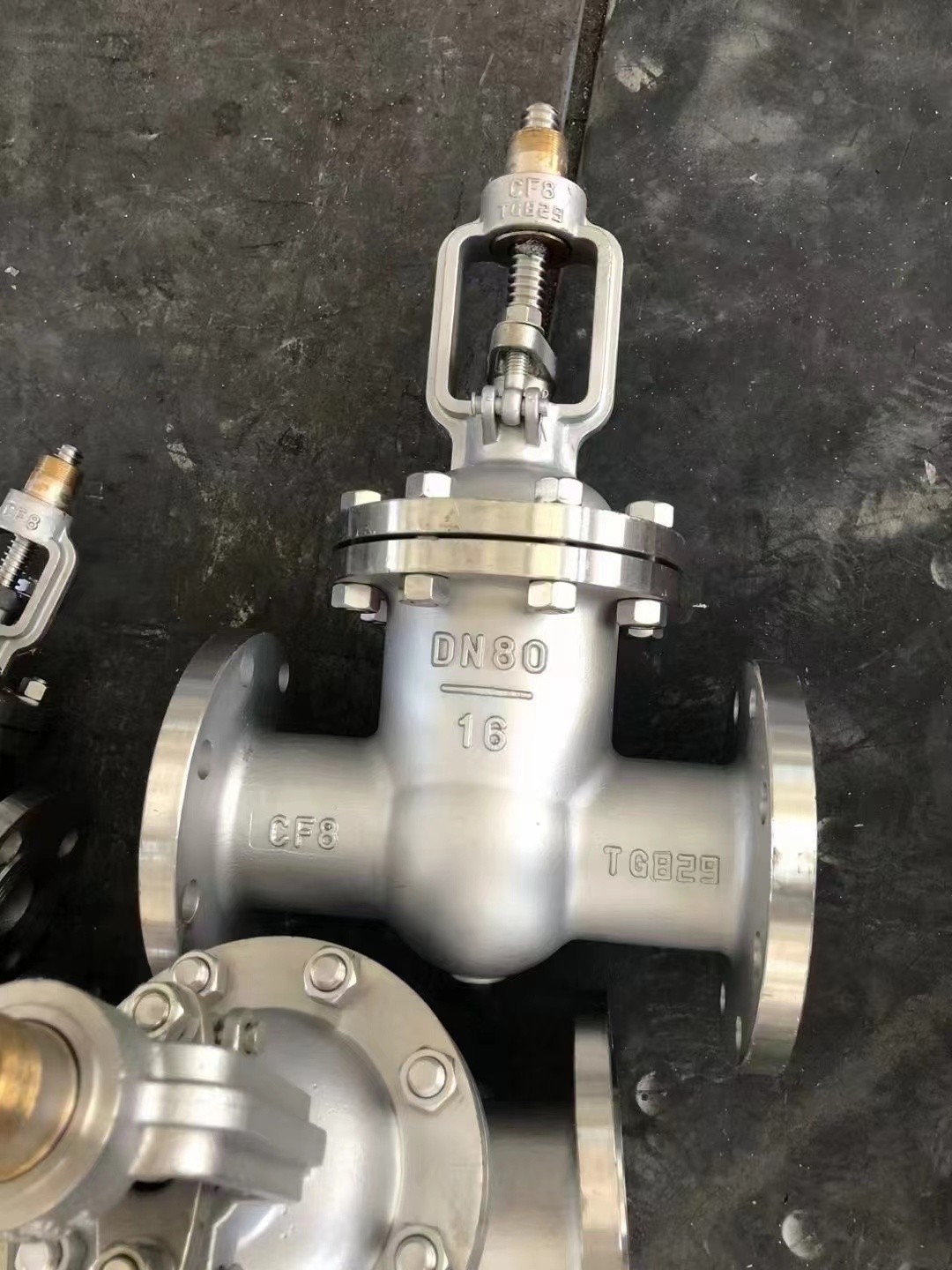

Z41H化工部法蘭明桿楔式閘閥應用案例產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

Z41H化工部法蘭明桿楔式閘閥應用案例

Z41H化工部法蘭明桿楔式閘閥應用案例執行標準

壓力試驗

主要零件材料及性能

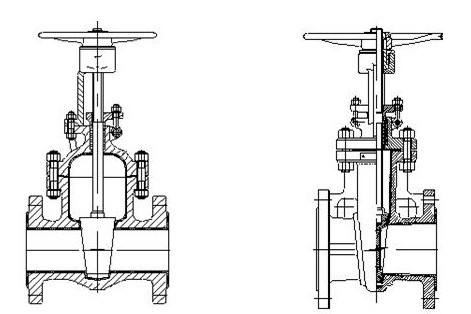

外形結構圖

規格主要尺寸1.6MPa

規格主要尺寸2.5MPa

規格主要尺寸4.0MPa

規格主要尺寸6.4MPa

法蘭閥門，作為管道系統中的關鍵組件，其正確安裝和調試直接影響到整個系統的運行效率與安全性。下面我們將對法蘭閥門的安裝過程進行簡單科普。

首先，選擇閥門。根據流體類型、壓力等級和工作溫度，選用合適的材質和規格的法蘭閥門。確保閥體與管道尺寸匹配，法蘭面平整無損傷。

Z41H化工部法蘭明桿楔式閘閥應用案例安裝步驟如下：

1. 清潔：清除閥門和管道內外的污垢，保證密封性能。

2. 安裝法蘭：使用專用工具，對準標記，慢慢旋緊，但避免過度擰緊導致變形或損壞密封圈。

3. 密封檢查：安裝好后，微開閥門，查看是否有泄漏，如有，需調整密封圈或重新安裝。

調試環節：

1. 流量測試：開啟閥門，觀察流量是否穩定，無異常噪音。

2. 壓力測試：在規定壓力下，檢查閥門能否承受并保持密封。

3. 轉動靈活度：閥門應能順暢開關，無卡頓現象。

記住，法蘭閥門的安裝調試不僅需要技術，更需細心和耐心。任何小的疏忽都可能導致嚴重的后果，因此，專業人員的操作是至關重要的。

總的來說，法蘭閥門的安裝和調試是工業生產中一項細致而嚴謹?shù)墓ぷ鳎_保了設備的正常運行，保障了生產安全。希望本文能幫助大家更好地理解和處理此類問題。

Z41H化工部法蘭明桿楔式閘閥應用案例

明桿閘閥開關狀態判斷方法
★ 判斷明桿閘閥開關狀態，看閥桿位置、手輪轉方向和標識信息就行，掌握這些方法能快速確認工作狀態。

● 觀察閥桿升降位置：明桿閘閥的閥桿外露設計讓判斷更直接。開的時候閥桿跟著閘板一起上升，關的時候下降。全開時閥桿升到最高（有些產品標著“全開"），全關時降到。實際用的時候，如果閥桿外螺紋露出來的長度多了5厘米以上，基本就是開了；要是外螺紋被閥蓋包住的部分變多，說明閥門在關。

● 檢查手輪轉動方向：看手輪轉的方向能精準控制閥門狀態。逆時針轉，閥桿上升，閥門就開了；順時針轉，閘板下降，閥門就關了。操作時要勻速轉，別讓流體沖壞密封面。全開或全關后，建議回旋1/4到1/2圈，這樣密封好，還能防止螺紋太緊弄傷閥件。

● 查看標識或說明書確認：大部分明桿閘閥在閥桿或手輪上會有“開/關"標識或方向箭頭。有些型號有開度指示器，或者標著全開要轉多少圈（比如“全開10圈"）。這些細節能幫操作人員快速確認狀態，用的時候最好先看說明書里的技術參數。

01Z41H化工部法蘭明桿楔式閘閥應用案例

明桿楔式閘閥常見問題

明桿楔式閘閥在開關過程中，由于腐蝕、磨損或操作不當，常常會出現閥桿與閥芯連接失效的問題，進而導致閥芯脫落。一旦閥門關閉后無法打開，通常需要將其從系統中拆下進行更換；若無法拆下，則只能采取另接流程或裝置停工的方式來處理。

? 修復策略和步驟

? 修復策略

針對閥芯脫落且無法直接拆卸處理的情況，我們可以在保持介質密封的同時，通過調整閥門大蓋、閥桿、銅套、盤根和壓蓋的裝配方式，來暴露并重新連接閥桿與閥芯。這樣，在不移動閥體、閥芯和閥座的前提下，我們能夠確保閥門的三重密封，從而重新開啟閥門。需要注意的是，在拆卸閥蓋后，除非特殊情況，否則閥芯的楔角在摩擦角域內是穩定的。無論閥芯兩端面承受多大的壓力變化，在自鎖條件下，閥芯都不會自行從閥座內擠出。特別是對于平板閥芯來說，這種擠出的情況更是不會發生。

? 具體操作步驟

（1）以明桿楔式閘閥為例，當閥桿與閥芯連接失效時，手輪仍然可以轉動。 通過手輪將閥芯頂回閥座，確保閥芯與閥座兩密封面間的密封，這是應用這種修復方法的前提。首先，擰下閥門盤根壓蓋螺帽，松開盤根。接著，依次將閥蓋上的所有螺栓上的螺母擰松，但暫不擰下。

（2）繼續按關閉方向轉動手輪，此時閥桿不會移動，而是閥蓋以上部分整體與閥體分離。觀察閥芯與閥座兩密封面間的密封情況，若封閉不嚴密但介質外漏量不大，可在較短時間不影響現場施工處理的情況下，將所有螺栓上的螺母擰下。然后取下閥蓋以上部分及閥桿，暴露出閥座中的閥芯頂端， 查看閥桿與閥芯的原始連接方式和失效原因，從而制定相應的解決措施。

（3）將閥蓋以上部分的閥桿輕輕旋轉，使其從閥桿螺母和填料函中退出，并旋下閥桿螺母的鎖緊螺母，取下手輪和閥桿螺母。此時閥桿可自由旋動。

（4）將取出的閥桿與閥芯重新連接。一般采用焊接方法，適用于閥門閥芯容易脫落的水線、風線及蒸汽線。 若涉及油、氣類介質且直接焊接不安全，可先將閥桿端頭處理成所需特別形式，安裝時使用高強度粘合修補劑或現場鉆孔攻絲等方式進行連接。需注意，重新連接后閥桿與閥蓋安裝平面要保持垂直且對中性良好，以確保修復后閥門能正常開關。

（5）完成閥桿連接后，依次將閥蓋、部分填料和壓蓋、閥桿螺母旋入，并更換密封墊片以防泄漏。對準閥體螺孔后，對稱擰緊螺栓。根據需要補充填料函中的填料并適當壓緊填料壓蓋。最后裝上手輪并緊鎖緊螺母，修復工作即告完成。

此方法可在不切斷系統的情況下進行在線修復，操作簡便。通常只需2至3人，在1.5小時內即可完成修復工作。費用方面，主要包括拆裝、焊接、粘結或鉆孔的施工及材料成本，一般控制在200至1000元之間。修復完成后，閥門開關功能恢復正常，性能穩定。
