H44X橡膠瓣旋啟式止回閥在給排水應用案例
旋啟式止回閥，一種通過閥瓣的旋轉來實現止回功能的閥門，其啟閉原理與升降式止回閥相似，均依賴于流體壓力和閥瓣自重。然而，旋啟式止回閥的獨特之處在于其閥瓣在流體正向流動時開啟，而依靠自重和逆流壓力關閉。
△ H44X橡膠瓣旋啟式止回閥在給排水應用案例工作原理
旋啟式止回閥的關閉件為一個與管道通徑相匹配的閥瓣或圓盤，它懸掛在閥門腔體內。當流體正向流動時，閥瓣會在流體壓力作用下開啟；而當壓力降低時，閥瓣則依靠自重和逆流流體的壓力進行關閉。其獨特的旋轉運動方式和流線型內通道設計，使得流動阻力較低，特別適用于大口徑管道。
△ 結構組成與特點

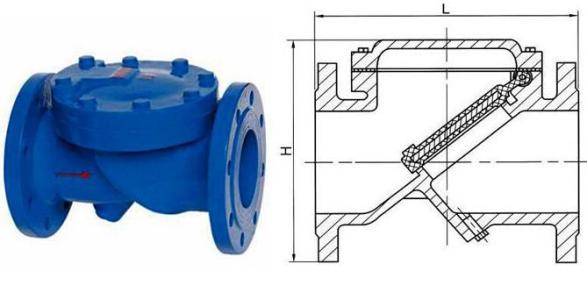

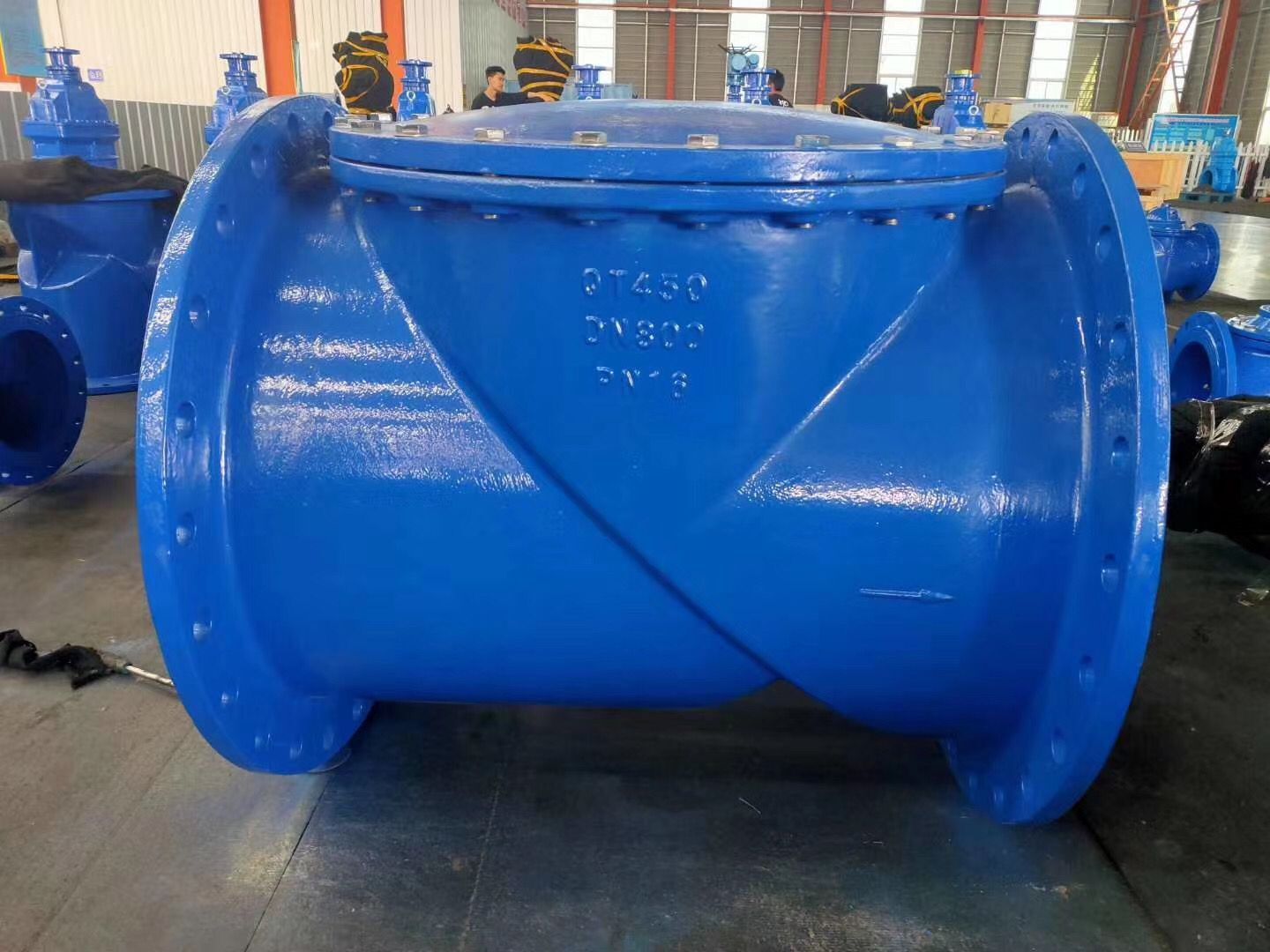

旋啟式止回閥由閥體、蓋、瓣和搖桿組成，其中閥瓣呈圓盤狀，圍繞閥座通道外的銷軸進行旋轉。其內通道設計為流線型，從而降低了流動阻力，特別適用于大口徑管道。但需注意，在低壓環境下，其密封性能可能略遜于升降式止回閥。為提升密封性能，可選用輔助彈簧或重錘結構進行輔助。當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時。儂靠介質本身流動自行快速關閉，達到阻止介質逆流的目的。
一、H44X橡膠瓣旋啟式止回閥在給排水應用案例適用范圍
閥門類型與尺寸范圍：GB/T 13932 - 1992 標準適用于公稱壓力 PN0.25 - PN4.0、公稱尺寸 DN50 - DN1800 的通用閥門鐵制旋啟式止回閥。這個范圍明確了該標準所針對的止回閥在工業管道系統中的適用規格，涵蓋了較寬的尺寸和壓力范圍，能滿足多種工況需求。
介質條件：主要用于輸送水、蒸汽、油品等非腐蝕性或弱腐蝕性的液體和氣體介質。不過，對于一些特殊的腐蝕性介質，可能需要特殊的防腐處理或材料選擇來滿足使用要求。
二、H44X橡膠瓣旋啟式止回閥在給排水應用案例引用標準
該標準引用了多個相關標準，如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（通用閥門 標志）等。這些引用標準為鐵制旋啟式止回閥在尺寸規格、壓力等級標識、標志等多個方面提供了基礎依據，保證了本標準與其他標準體系的協調一致。
三、H44X橡膠瓣旋啟式止回閥在給排水應用案例術語和定義
對旋啟式止回閥相關的術語進行明確，例如 “旋啟式止回閥"（閥瓣圍繞閥座外的銷軸旋轉來實現阻止介質倒流的閥門）等。準確的術語定義有助于在行業內進行統一的交流，避免因概念模糊而產生誤解。
四、H44X橡膠瓣旋啟式止回閥在給排水應用案例結構形式
閥體結構：閥體通常采用鑄鐵制造，其形狀和內部結構設計應保證足夠的強度來承受介質壓力，并且要為閥瓣的旋轉提供合適的空間。閥體的連接方式有多種，如法蘭連接、對夾連接等，以適應不同的管道安裝需求。
閥瓣結構：閥瓣是止回閥的關鍵部件，其形狀和重量設計要考慮介質的流動特性和止回功能。閥瓣通過銷軸與閥體相連，能夠在介質流動方向改變時靈活地旋轉，實現開啟和關閉動作。閥瓣與閥座之間的密封方式和密封材料選擇也很重要，以確保良好的密封性能，防止介質倒流。
其他部件：還包括銷軸、彈簧（如果有）等部件。銷軸要保證閥瓣旋轉的靈活性和穩定性；彈簧（在一些帶有輔助關閉裝置的止回閥中）可以幫助閥瓣快速關閉，增強止回效果。
五、H44X橡膠瓣旋啟式止回閥在給排水應用案例技術要求
壓力 - 溫度等級：規定了不同公稱壓力對應的溫度范圍。在合適的溫度范圍內，止回閥能夠正常工作，確保其密封性和機械性能。例如，隨著公稱壓力的升高，溫度范圍可能會根據材料性能和實際應用場景有所調整。
材料要求：
（1）閥體主要采用鑄鐵材料，其化學成分和力學性能應符合相應的國家標準。對于閥瓣和密封材料，要根據介質的性質和工作溫度選擇，如采用橡膠、金屬等材料，以保證良好的密封和耐磨損性能。
（2）銷軸等部件材料應具有足夠的強度和耐腐蝕性，以保證閥門的長期可靠運行。
尺寸與公差：明確了止回閥的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于止回閥在不同管道系統中的互換性。并且規定了各部件的尺寸公差范圍，以確保閥門的制造精度，保證閥門的質量和性能穩定性。
六、H44X橡膠瓣旋啟式止回閥在給排水應用案例性能要求：
止回性能要求：閥門在正向流動時，閥瓣應能夠順利開啟，流體阻力要??；在介質倒流時，閥瓣應能夠迅速關閉并緊密貼合閥座，防止介質倒流。標準中可能會規定止回閥在不同流量和壓力條件下的止回性能指標，如關閉時間、泄漏量等。
強度要求：閥門在規定的壓力和溫度條件下，殼體應具有足夠的強度，能夠承受內部壓力而不發生破裂或過度變形。一般通過殼體試驗來驗證，試驗壓力通常為公稱壓力的 1.5 倍。
密封性能要求：閥瓣與閥座之間的密封性能是止回閥的關鍵性能之一。在規定的試驗壓力下，應確保無可見泄漏，密封試驗壓力一般為公稱壓力的 1.1 倍。

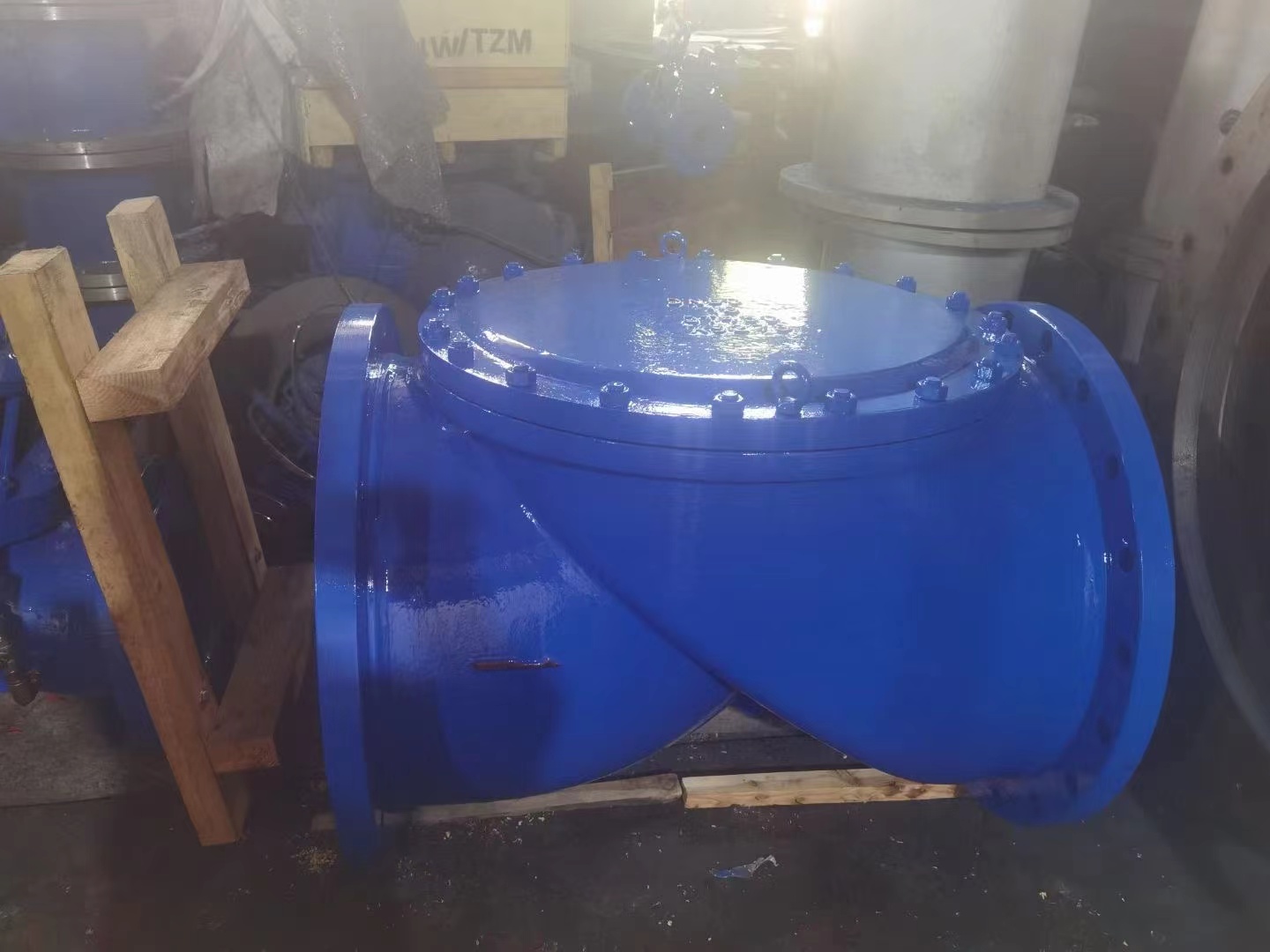

H44X橡膠瓣旋啟式止回閥在給排水應用案例產品特點
功能:依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流。
應用區域:石油、化工、治金、水處理等。
H44X橡膠瓣旋啟式止回閥在給排水應用案例特點:
。低壓啟閉性能好
。水頭損失小
。閥瓣整體包膠，保證不受污染
。使用壽命長
H44X橡膠瓣旋啟式止回閥在給排水應用案例
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
1 | 止回閥 | 旋啟式止回閥 H44T-16Q DN80 介質：煤泥水 煤水 水 | 臺 | 5 |
2 | 止回閥 | 橡膠板旋啟式止回閥 H44X-16Q DN200 介質：煤泥水 煤水 水 | 臺 | 2 |
3 | 止回閥 | 橡膠板旋啟式止回閥 H44X-16Q DN100 介質：煤泥水 煤水 水 | 臺 | 5 |
4 | 止回閥 | 橡膠板旋啟式止回閥 H44X-16Q DN80 介質：煤泥水 煤水 水 | 臺 | 10 |
5 | 止回閥 | 橡膠板旋啟式止回閥 H44X-16Q DN65 介質：煤泥水 煤水 水 | 臺 | 10 |
主要材料
| NO | 零件名稱 | 材質 |
| 1 | 閥體 | 球墨鑄鐵、鑄鋼 |
| 2 | 0型密封圈 | NBR |
| 3 | 閥蓋 | 球墨鑄鐵、鑄鋼 |
| 4 | 閥瓣 | 球墨鑄鐵、鑄鋼 |
技術參數
公稱通徑:DN50~DN600
工作壓力::1.0M Pa，1.6M Pa，2.5MPa
介質溫度:0~80℃
適用介質:水
測試標準:GB/T13927-2008
典型應用
。水廠及水源工程
。王不境保護
。市政設施
。電力及共用事業
。建筑行業
。石油、化工
。鋼鐵、冶金
。造紙行業

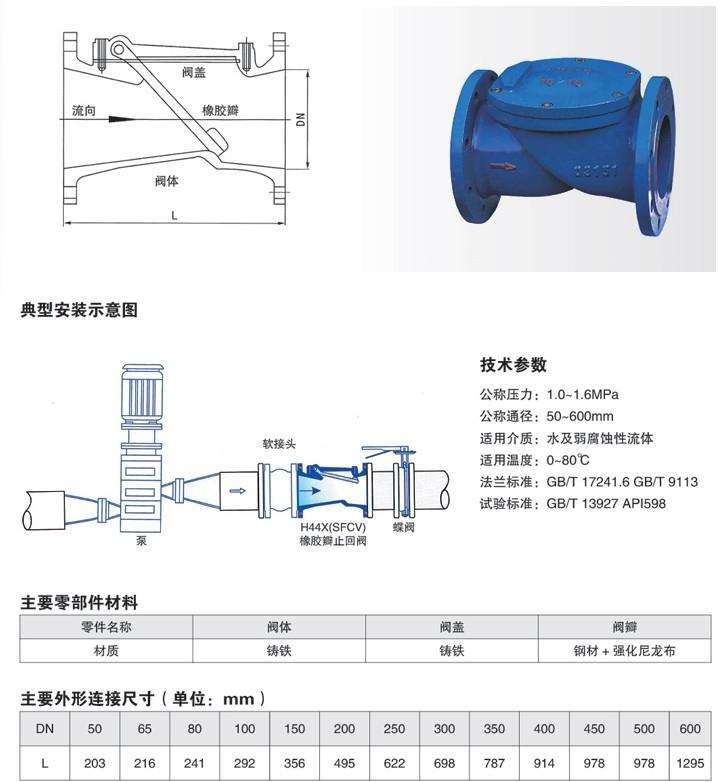

H44X橡膠瓣旋啟式止回閥在給排水應用案例主要連接尺寸
| 單位：mm | ||||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 965 | 1067 | 1219 |
| H |
022. 安裝和應用注意事項

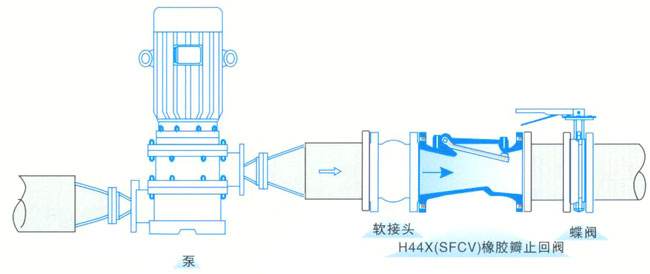

△ 安裝注意事項
在安裝旋啟式止回閥時，需要確保閥瓣、閥座和通道的優化設計。由于閥瓣的重量，旋啟式止回閥在開啟時會對流體產生一定阻力。同時，閥瓣在流體中的懸浮狀態可能引發流體湍流，導致通過該止回閥的流體壓降高于其他類型的止回閥。為減少湍流和壓降，并降低磨損，可以在閥瓣上安裝阻尼裝置，并采用金屬閥座來減少磨損。
△ 應用領域及表現
旋啟式止回閥在消防、暖通、給排水等領域表現突出，其獨特的旋轉啟閉方式和流線型內通道設計，使得它在處理大流量和大口徑管道方面表現出色。雖然低壓環境下密封性能稍遜，但通過采用輔助彈簧或重錘結構以及優化設計，可以有效提升其性能。
七、H44X橡膠瓣旋啟式止回閥在給排水應用案例試驗方法
殼體試驗：將閥門安裝在試驗裝置上，封閉閥門兩端，向閥門內腔施加規定的試驗壓力（一般為公稱壓力的 1.5 倍），保持一定時間，檢查閥門殼體有無滲漏、變形等現象，以此驗證殼體的強度是否滿足要求。
密封試驗：在閥門關閉狀態下，向閥門一端施加規定的密封試驗壓力（通常為公稱壓力的 1.1 倍），另一端與大氣相通，檢查閥門密封面有無泄漏。對于旋啟式止回閥，重點檢查閥瓣與閥座之間的密封情況。
止回性能試驗：通過模擬介質的正向和反向流動，觀察閥瓣的開啟和關閉動作是否靈活、及時，測量反向流動時的泄漏量等指標，以評估止回閥的止回性能。
八、H44X橡膠瓣旋啟式止回閥在給排水應用案例檢驗規則
出廠檢驗：每臺鐵制旋啟式止回閥出廠前都要進行全面的檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（殼體試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。
型式檢驗：在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。
九、H44X橡膠瓣旋啟式止回閥在給排水應用案例標志、包裝、運輸和貯存
標志：閥門產品應在明顯位置標注公稱直徑、公稱壓力、材料代號、制造商名稱或商標、介質流向箭頭等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別閥門的參數和特性。
包裝、運輸和貯存：閥門應進行適當?shù)陌b，采用防潮、防震等包裝材料和方式，防止在運輸和貯存過程中受到損壞。在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息。在貯存方面，要存放在干燥、通風、避免陽光直射的環境中，對于長期貯存的閥門，可能需要定期檢查其性能。
