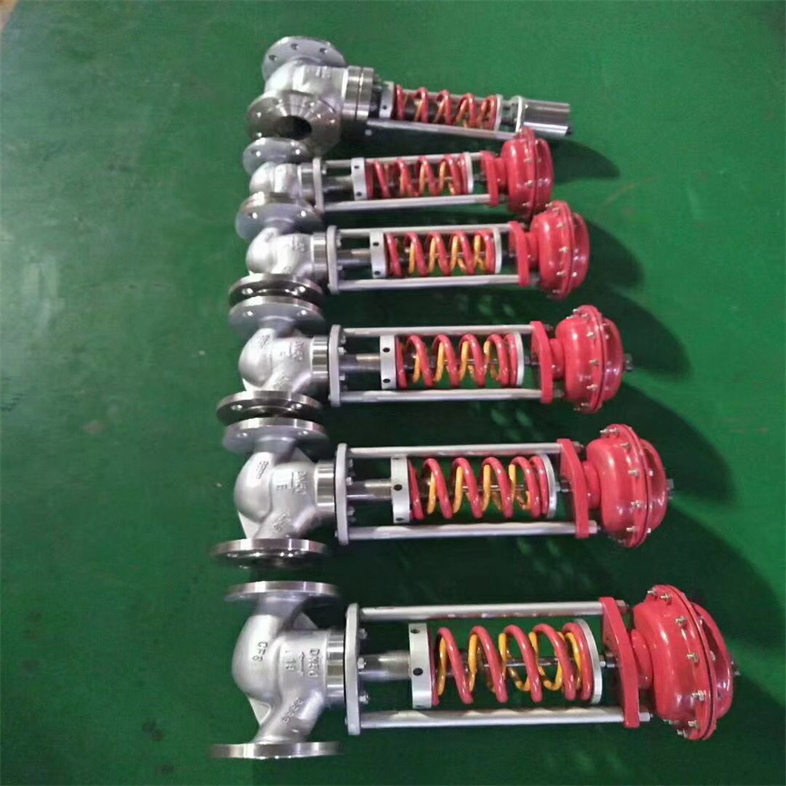

ZZYP自力式化工過熱蒸汽減壓閥操作應用案例
ZZYP自力式蒸汽減壓閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式蒸汽減壓閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
ZZYP自力式化工過熱蒸汽減壓閥操作應用案例產品結構
ZZYP自力式蒸汽減壓閥系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa??砂葱枰M合滿足用戶工況要求。自力式壓力調節閥無需外加能源,利用被控介質自身能量作為動力源,引入執行機構控制閥芯位置來改變流通面積,改變兩端的壓差和流量,從而使閥前或閥后壓力穩定在給定值。具有動作靈敏,密封性好,壓力波動小等優點,廣泛應用于各種工業設備中對氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

ZZYP自力式化工過熱蒸汽減壓閥操作應用案例特點:
1、壓力設定點可在壓力調節范圍內現場調節;
2、閥體部分與執行機構進行模塊化設計,可根據現場要求變化更改執行機構或彈簧,實現壓力調節范圍在一定范圍內快速更改;
3、自力式壓力單座調節閥一般采用波紋管作為壓力平衡元件,閥前后壓力變化不影響閥芯的受力情況,大大加快閥門的響應速度,從而提高閥門的調節精度。當小口徑時無須波紋管作為壓力平衡元件;
4、自力式壓力套簡調節閥采用了自平衡型雙密封面套筒作為節流件,介質需清潔無顆粒狀雜質,適用于壓降較大,閥門口徑不大(DN20~200)一般無需關閉的場合。只適用于控制閥后壓力工況;
5、自力式壓力雙座調節閥采用了自平衡型雙密封雙閥芯作為節流件,適用于閥門口徑較大的場合;
6、阻流器結構,用于降低流體流速和降低噪聲的作用;
7、活塞式平衡用于壓差較大,被控介質對橡膠無腐蝕性,溫度不高的場合;
8、膜片式執行機構采用橡膠膜片作為檢測元件,阻力小,反應迅速,調節精度高。適用于壓力設定值<0.6MPa;
9、活塞式執行機構采用氣缸活塞作為檢測元件,橡膠作為密封件,適用于控制壓力較高的場合,適用于壓力設定值>0.6MPa:
10、波紋管執行機構采用波紋管作為檢測元件,適用于高溫(工作介質不能用隔離液場合)、低溫、被控介質對橡膠件有腐蝕性及禁油等較惡劣工況的場合;
11、當介質為蒸汽時,若采用薄膜式和活塞式執行機構時,需帶冷凝罐,以降低執行機構內工作介質的溫度,保護膜片或密封件
12、導壓管上的截止閥作為附件,閥門在工作前關閉此截止閥,以防止雜質進入執行機構,保護執行機構內的膜片和密封件,及超設定壓力而產生閥門打壞現象。

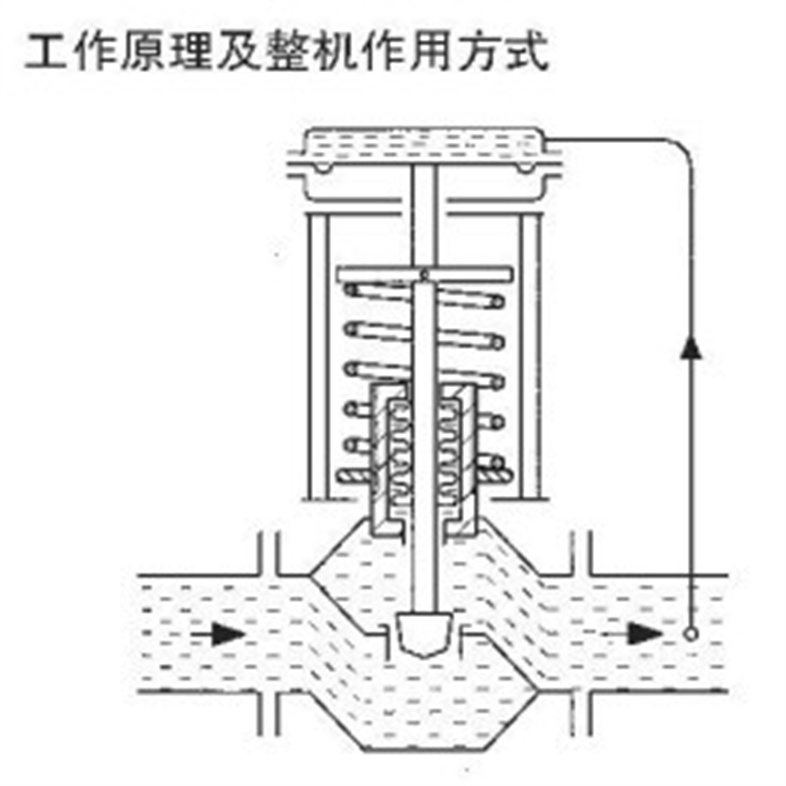

ZZYP自力式化工過熱蒸汽減壓閥操作應用案例工作原理

圖(A、B、C、D、F、H、I、J)中:用于控制閥后壓力的調壓閥,閥的作用方式為壓閉型。其原理如下:介質由閥體上箭頭方向流經閥體,閥芯的位置即閥芯2和閥座1之間的截流面積決定了介質流量,受控的下游壓力(P2)經導壓管20冷凝器19(介質為蒸汽時使用)、截止閥18傳送到檢測元件上,并在此轉換成定位力。根據彈簧力大小,定位力調整閥芯位置。通過調節盤6來調整彈簧力的大小。全平衡閥門裝有平衡波紋管8,下流壓力P2作用于波紋管內表面上,而上游壓力P1作用于波紋管的外表面上,這樣,與作用在閥芯上的P1和P2壓力相互平衡當閥后壓力大于調整后的設定點時,壓縮彈簧,帶動閥芯,閥門開度根據壓力變化量按比例減小。當閥后壓力低于設定點,則由于彈簧所產生的反作用力,帶動閥芯,使閥門開度根據壓力變化量按比例增大,從而達到減壓、穩壓目的.
圖(E、G)中:用于控制閥前壓力的調壓閥,閥的作用方式為壓開型。受控的上游壓力(P1)經導壓管20、冷凝器19(介質為蒸汽時使用)、截止閥18傳送到檢測元件上,并在此轉換成定位力。根據彈簧力大小,定位力調整閥芯位置。通過調節盤6來調整彈簧力的大小。全平衡閥門裝有平衡波紋管8,下流壓力P2作用于波紋管內表面上,而上游壓力P1作用于波紋管的外表面上,這樣,與作用在閥芯上的P1和P2壓力相互平衡。當閥前壓力P1大于調整后的設定點時,壓縮彈簧,帶動閥芯,閥門開啟,并且隨著壓力的升高閥門開度按比例相應增大同理,當閥前壓力降低,作用在檢測元件上的力減小,在彈簧的反作用力下,帶動閥芯,使閥門開度減小,低于壓力設定值時閥門關閉,從而達到泄壓、穩壓目的。

ZZYP自力式化工過熱蒸汽減壓閥操作應用案例產品特點
(1)自力式蒸汽減壓閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
(2)壓力分段范圍細且互相交叉,調節精度高。
(3)壓力設定值在運行期間可連續設定。
(4)對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
(5)橡膠膜片式檢測,執行機構測精度高、動作靈敏。
(6)采用壓力平衡機構,使調節閥反應靈敏、控制精確。

ZZYP自力式化工過熱蒸汽減壓閥操作應用案例
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
1 | 減壓閥 | 自力式蒸汽減壓閥ZZYP-16C PN16 DN150 連接標準:HG/T20592 2009/PN16 穩定靜壓 介質:蒸汽, 介質蒸汽 180度 進口壓力 0.7MPA,出口壓力0.3MPA 項目代碼; TL20242440 | 臺 | 1 |
技術參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允許壓差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 閥蓋形式 | 標準型-17~+300℃、高溫型+300℃~+450℃ | |||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 閥芯形式 | 單座、套筒型閥芯 | |||||||||||||
| 流量特性 | 線性 | |||||||||||||
ZZYP自力式化工過熱蒸汽減壓閥操作應用案例執行器參數
| 有效面積(cm ) | 32※ | 80 | 250 | 630 |
| 壓力設定范圍(MPa) | 0.8~1.6 | 0.1~0.6 | 0.015~0.15 | 0.005~0.035 |
| 0.3~1.2 | 0.05~0.3 | 0.01~0.07 | ||
| 保證壓力閥正常工作的 最小壓差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允許上下膜室之間壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜蓋:鋼板鍍鋅; 膜片:EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管10×1; 卡套式接頭:R1/4" | |||
注:※該有效面積所對應的壓力設定范圍不適用于DN150-250。
性能指標
| 設定值偏差 | ±8% | |||
| 允許泄露量 (在規定實驗條件下) | 硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15~50 | DN65~125 | DN150~250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
工作溫度
| 公稱通徑 | 15~125mm | 150~250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | ||
| 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | ||
| 軟密封 | ≤150℃ | ||
注:※表示該閥允許工作溫度,僅當介質為蒸汽時有效,且耐溫至350℃需選用PN40的閥體。
零件材料
| 材料代號 | C(WCB) | P(304) | R(316) | |
| 主要 零件 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 閥芯、閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
| 膜蓋 | A3、A4鋼涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||
外形結構圖

ZZYP自力式化工過熱蒸汽減壓閥操作應用案例主要外形尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端間距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 壓力調節范圍(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大約重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接口螺紋 | M16X1.5 | ||||||||||||||
ZZYP自力式化工過熱蒸汽減壓閥操作應用案例

1、掌握蒸汽系統知識,確保安全高效運行
減壓閥的恰當安裝對于蒸汽系統的穩定性和安全性至關重要。正確的安裝不僅能保障系統后期的順暢運行,降低故障維修的概率,還能有效延長其使用壽命。同時,這也有助于提升蒸汽系統的整體安全性和可靠性,確保其高效、穩定地為生產和生活服務。
在安裝蒸汽減壓閥之前,有幾點關鍵事項需要留意:
2、確保閥門參數與使用工況一致
在安裝蒸汽減壓閥之前,務必仔細核對閥門口徑、耐壓耐溫等級、調壓范圍以及彈簧系數等關鍵參數,以確保它們與實際使用工況相符合。選型時必須根據具體工況進行,避免選擇過大或過小的減壓閥,尤其不建議簡單地根據蒸汽管道口徑來直接選定減壓閥,例如對于DN150的管道,不能直接選用DN150的減壓閥而不經過選型。
3、遵循標準減壓站布置
減壓閥通過蒸汽在內部流通產生的自作用力進行壓力調節控制。蒸汽在從入口流向出口的過程中,會經過眾多精密且復雜的狹窄通道,這些通道的平衡力驅動著減壓閥的活動部件運動。任何進入的水分或雜質都可能打破這種內部平衡,甚至導致卡堵。為了確保減壓閥的持久耐用和穩定性能,我們推薦遵循標準減壓站布置。在減壓閥前端3米范圍內,應安裝汽水分離器以提升蒸汽的干飽和度,并配置100目的過濾器來攔截雜質,從而確保進入減壓閥的蒸汽是清潔干燥的。
若因特殊情況無法安裝汽水分離器,作為替代方案,建議設置集水井并配備疏水閥組,以有效防范冷凝水對閥門的沖擊。
A、減壓站中汽水分離器的安裝建議
在減壓站中,建議將汽水分離器安裝在減壓閥前3米以內的范圍內,并確保底部疏水閥組以就近水平的方式安裝,且最遠距離不應超過1米,以有效防止蒸汽束縛現象。
B、減壓站中截止閥的安裝建議
為了確保在不停汽的情況下能夠輕松維護,建議在減壓閥的前后以及旁通位置都安裝截止閥,并優先選擇零泄漏且無需維護的波紋管截止閥。此外,旁通管的設計需與主管道處于同一水平面,或采用頂部設計。
C、減壓站中Y型過濾器的安裝要點
Y型過濾器應盡可能靠近減壓閥進行安裝,并采取側裝方式,確保過濾網籃處于管道的位置,且網籃不能低于管道的水平面。這樣可以有效防止冷凝水在過濾器內積聚,從而避免因水錘現象帶來的潛在問題。
D、減壓站中縮徑安裝的注意事項
在蒸汽管路上進行縮徑安裝時,應避免使用同心變徑頭,因?yàn)槠涫照糠治挥诠艿乐行?,不利于迅速排走積水。建議采用偏心變徑頭(底部平齊)設計,并確保變徑管長度適中,以有效預防水錘現象的發生。
E、減壓站中壓力表的安裝建議
為了便于在調壓過程中觀察壓力變化,或在故障排查時提供輔助信息,建議在減壓閥的前后都安裝壓力表。同時,為了確保安全,減壓閥與壓力表之間的距離應保持在1米左右。
F、減壓站中安全閥的安裝建議
若下游管道或所連接的設備無法承受上游蒸汽產生的壓力,為防止減壓閥失效可能引發的安全事故,應在減壓閥的下游安裝安全閥。同樣地,為了安全起見,減壓閥與安全閥之間的距離也宜控制在1米左右。
4、減壓閥的安裝位置
為了減少壓損,單臺設備的減壓站應盡可能靠近該設備進行安裝,最遠距離不應超過6米。若因特殊情況,如總管一級減壓且距離主車間較遠,則需精心規劃位置并合理設定二次壓力。此外,減壓閥必須安裝在水平直管段上,以避免安裝在前后管道存在落差或爬升的位置,例如“凹"字型的點。在此類工況下,還應在閥前安裝汽水分離器和過濾器,同時在閥后安裝止回閥和疏水閥組,以確保有效防止雙向冷凝水和雜質進入減壓閥。
5、減壓閥前后管道設置
為了確保壓降僅在減壓閥內產生,所有上下游管道及其附件都必須經過正確選型。此外,為了減少壓損并保持蒸汽流速和流動的平穩,減壓閥下游的管徑需要合理擴大,以防止出現限流情況。同時,還需注意減壓閥前后疏水組的冷凝水管設置,由于存在高低壓力差異,這些管道不能相互連接,以防止冷凝水回流至減壓閥內。
6、減壓閥的安裝間距
經過減壓閥出口的蒸汽處于湍流絮亂狀態,這可能導致壓力表出現跳動,給人以減壓閥故障的錯覺。同時,這種絮亂的汽流還會干擾控制閥和自動開關閥的正常運行。為了確保蒸汽流量保持平穩,減壓閥與各類閥門之間的最小安裝間距規定如下:當減壓閥的出口(后端)配備了控制閥(如開關閥或比例調節閥)時,兩者之間的直管段長度至少應為30倍的減壓閥口徑(D)。
B、當減壓閥的出口配備了安全閥時,兩者之間應保持至少30倍減壓閥口徑(D)的直管段長度。同時,減壓閥與閥后壓力表之間的間距應至少為1米。
C、在減壓閥之后再次安裝另一個減壓閥時,兩者之間的直管段長度應至少為30倍減壓閥口徑(D),以實現二級串聯減壓的效果。
6、在安裝減壓閥之前,務必先用蒸汽或適當方法清理管道中的焊渣、雜質等。
隨后,取下閥門兩端的保護蓋,并按照規定安裝到管道上,以防止雜質對閥門造成損壞或堵塞。若在安裝完成后需要再次吹掃或沖洗管道中的雜質,務必先從管道上拆卸減壓閥,此時可以用手動閥或短接來替換,以確保操作的安全性。
7、在安裝減壓閥時,必須確保箭頭流向指示正確,且閥體保持水平狀態,頭朝上安裝。
如果方向裝反,減壓閥將無法正常工作,并可能導致內部關鍵零件的嚴重?fù)p壞。
8、在搬運或提吊減壓閥時,務必保持閥門頭朝上的狀態,并小心謹慎,以防閥門倒地或遭受其他意外撞擊,從而確保導氣管和接頭不受損壞。
9、在減壓閥的下游與壓力表之間,應避免安裝氣動控制或調節類閥門
如氣動角座閥、電磁閥或氣動球閥等。否則,壓力表所顯示的壓力并非減壓后的實際壓力,并且這些控制閥門的開度變化會導致壓力波動。
10、減壓閥的密封墊通常由PTFE材質制成,這種材質在受熱時會變軟。因此,在通入蒸汽進行使用時,必須確保所有螺栓都已緊固,以防止泄漏的發生。
11、當流量超過正常范圍或流量變化劇烈時,推薦使用并聯減壓站。
這是因?yàn)闇p壓閥若長期處于低開度(低于15%)或高開度(高于85%)狀態,將會縮短其使用壽命。
若減壓比超出10:1的范圍,或減壓壓差高于0.8MPa,則推薦選用串聯減壓站。
12、減壓閥在出廠時處于關閉歸零狀態,這是為了確保其安全性和穩定性。
在安裝調試之前,禁止隨意調節調壓螺釘,以避免影響其正常工作。
準備進行調壓操作時,必須首先將調壓螺釘退松至松弛狀態,并確認主閥處于關閉狀態。這樣可以確保在調壓過程中,減壓閥能夠正常響應并達到預期的減壓效果。
每次啟用減壓閥前,務必確認冷凝水和雜質已清除,隨后開啟減壓閥前的截止閥。在蒸汽進入減壓閥入口后,若調壓彈簧未受壓縮,閥后的壓力表應顯示為0,此時方可進行初次調壓操作。維遠公司,一家擁有20余年蒸汽系統生產經驗的廠家,始終致力于為客戶提供優質的技術支持。若您在蒸汽系統或閥門維護方面遇到任何問題,歡迎隨時聯系我們。

ZZYP自力式化工過熱蒸汽減壓閥操作應用案例安裝方式
自力式壓力調節閥廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與民用建筑樓群等各種工業設備中,能應用于氣體、液體、蒸汽介質的減壓、穩壓(閥后調節)或泄壓穩壓(閥前調節)。但由于它利用介質自身的壓力去操作執行機構在執行機構內充滿介質,故安裝方式亦應與此相配合。在安裝時取壓點在離調壓閥適當?shù)奈恢茫瑝洪_型調壓大于2倍管道直徑,壓閉型調壓大于6倍管道直徑。在安裝冷凝器時注意冷凝器的位置,使其高于膜頭而低于工藝管道,以保證冷凝器內充滿冷凝液。
P1: 調節氣體,閥前壓力調節(K型),過濾器1可不裝
P2: 調節氣體,閥后壓力調節(B型),過濾器1可不裝
P3:調節液體,閥前壓力調節(K型),對于非清潔流體,應裝過濾器1。閥后壓力調節(B型),對于非清潔流體,應裝過濾器1。
P4:調節液體,
P5:調節蒸汽,閥前壓力調節(K型),應裝冷凝器4,建議裝過濾器1。
P6:調節蒸汽,閥前壓力調節(B型),應裝冷凝器4,建議裝過濾器1。
